《走進人工智能的世界》

　　新鄉市第十中學

　　科教組科學教育優秀課例展評

　　教育一直是全社會關注的民生話題，關系千家萬戶的幸福指數。今年兩會期間，科學教育成了備受關注的熱門話題。許多代表委員建議加強科學教育的重要性，促進科學素養的提升。對教育系統來說，人工智能是把“金鑰匙”，它不僅影響未來的教育，也影響教育的未來，這里有機遇也有挑戰。推進中小學人工智能教育，將人工智能素養教育納入九年義務教育內容，設置人工智能通識課程，同時將相關內容納入中小學社會實踐活動，不僅可以提升教育質量和效率，拓展教育資源和空間，還可以培養適應未來社會的創新型人才。新鄉市第十中學響應國家號召，大力推進科學教育，在開齊開足常規科學課程的基礎上，在七年級新增人工智能課程，并將其列入正規課程。

　　圖片

　　我校選擇以Arduino開源平臺為基礎，選用UNO主控板為主要學習對象開展開源硬件教育。本套教材分為初級教材和中級教材，初級教材可作為基礎教育三年級以上的入門教材，它以可視化編程軟件與傳感器硬件相結合方式開展基于任務的學習，并融合了項目學習的思想和程序設計的思維，可讓學習者在短時間內，逐漸掌握控制電子元件的原理和方法。以生活應用情節來引入新課，激發學生興趣，教材緊扣生活，深入淺出，層層遞進，不僅可以逐步開拓學習者的思維，更可以提高其動手能力。

　　從現在起我們就要開始學習開源硬件編程了，這是一件很有挑戰性，但又很有意思的事情。通過學習開源硬件編程我們可以實現我們的各種奇思妙想，成為一名創客。這一切的秘密就在于Arduino。那么Arduino到底是什么，能做什么，如何工作？在回答這些問題之前，讓我們用一道簡單的計算題來分析一下人腦的工作方式

　　題目：8+4÷2=？

　　首先，你會用眼睛瀏覽題目，將其記在大腦中；隨后，你會在大腦中使用四則運算法則先后算出“4÷2=2”“8+2=10”；最后，你會將結果“10說出來或?qū)懗鰜怼?/p>

　　通過這道題的計算，我們發現：人首先會通過眼、耳等感覺器官將捕捉到的信息輸送到大腦中并存儲起來，然后在大腦中對這一信息進行加工處理，最后由大腦控制嘴或手把最終結果以某種方式表達出來。

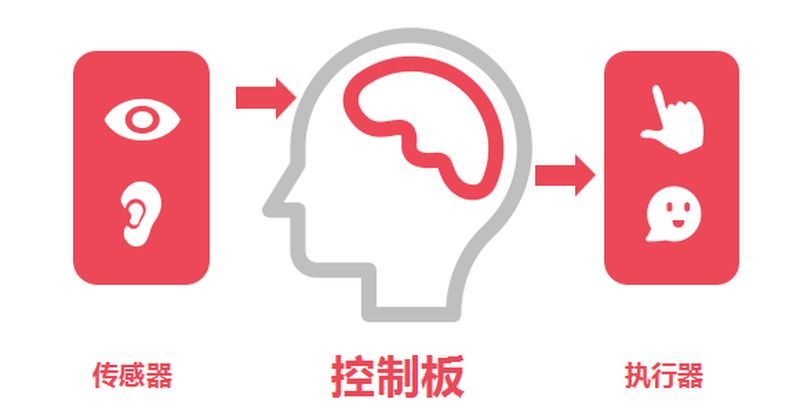

　　與人腦的工作方式類似，Arduino也可以完成“輸入——處理——輸出”這一完整過程。在Arduino的電路板上有一些I/O口（Input/OutputPort，輸入/輸出口）“I”代表輸入(Input)，“O”代表輸出(Output)。這些端口用于連接傳感器(Sensor)組件和執行器(Actuator)組件。其中，傳感器(如溫度傳感器、光線傳感器等)的作用是將外部環境信息(如溫度、光照強度等)轉變?yōu)殡娦盘?，?zhí)行器(如燈、蜂鳴器等)的作用是讓Arduino做出某種響應(如亮燈、發出聲音等)。我們需要做的就是事先編寫好程序，上傳到Arduino，讓它按照我們的要求工作。

　　智能大腦——Arduino控制板

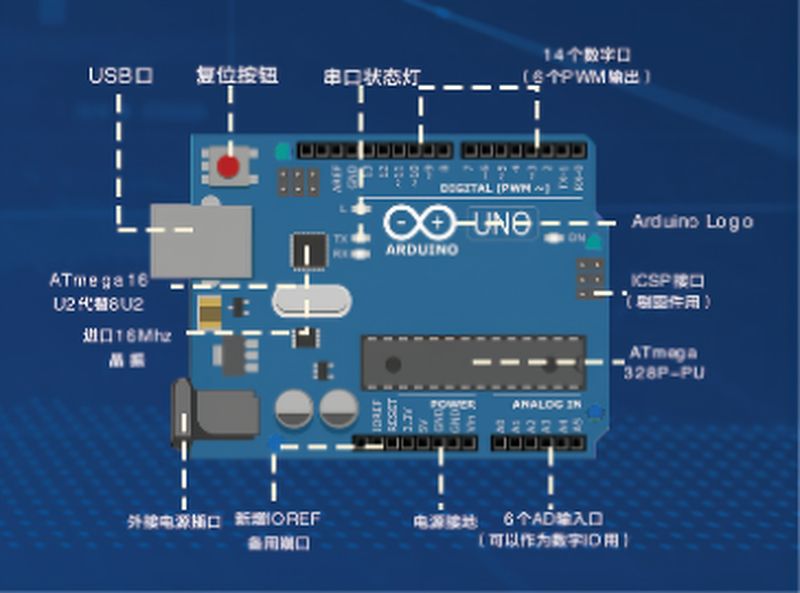

　　在開源硬件編程世界里充當大腦的是Arduino控制板，其基本組成如圖所示。

　　本書中使用的開發板是ArduinoUNO。它是由YwRobot遵循開源協議，根據ArduinoUNO標準設計的兼容開發板，并在使用層面做出一系列優化設計。最為直觀的優化就是將UNO的排座根據接口功能不同用顏色加以區分，紅色為電源、黃色為數字、藍色為模擬量接口。ArduinoUNO板是目前最常見的Arduino主控板，本課程的所有編程及功能實現都將基于UNO板進行。

　　工作電壓：UNO板工作電壓為5V，可由USB連接電腦供電，也可由DC插口獨立供電。Arduino主控板可以提供3.3V和5V兩種供電電壓，兼容兩種電平模式。

　　每一個數字引腳輸出電流最大不能超過40mA（3.3V不超過50mA）。如果需要驅動電機、舵機等對功率有要求的設備，建議通過專用擴展板為設備提供電源輸入，以免主控板復位重啟或損壞；USB輸入電流超過500mA時，會自動斷開USB連接。

　　圖中標出的數字端口(黃色排座)和模擬端口(藍色排座)，即為常說的I/O。

　　數字輸出/輸入端口：D0-D13管腳為數字輸出/輸入端口，本書將省略D，簡記為0-13號管腳。其中，0，1號管腳分別是串口的發送（TXD）/接收（RXD）管腳，一般情況下不要將模塊連接到這兩個管腳上；數字引腳2、3為中斷接口，分別對應中斷序號0、1；數字管腳上標示“~”符號的3，5，6，9，10，11，13號管腳可以用作PWM控制（PulseWidthModulation，脈沖寬度調制），實現類似模擬信號的輸出效果。

　　模擬輸入端口：A0-A5號管腳為模擬輸入端口，其中A0-A5也可以用作數字輸入/輸出管腳。

　　電源供電接口：除了最重要的I/O口外，還有電源部分(紅色排座)。UNO可以通過兩種方式供電，一種通過USB供電，另一種是通過外接6~12V的DC電源。

　　板載上的4個LED燈：ON是電源指示燈，通電就會亮；L是接在數字口13上的一個LED，可以通過程序控制，在后面的教程中會進行詳細介紹；TX、RX是串口通訊指示燈，比如我們在下載程序的過程中，這兩個燈就會不停閃爍。

　　大腦助手——擴展板

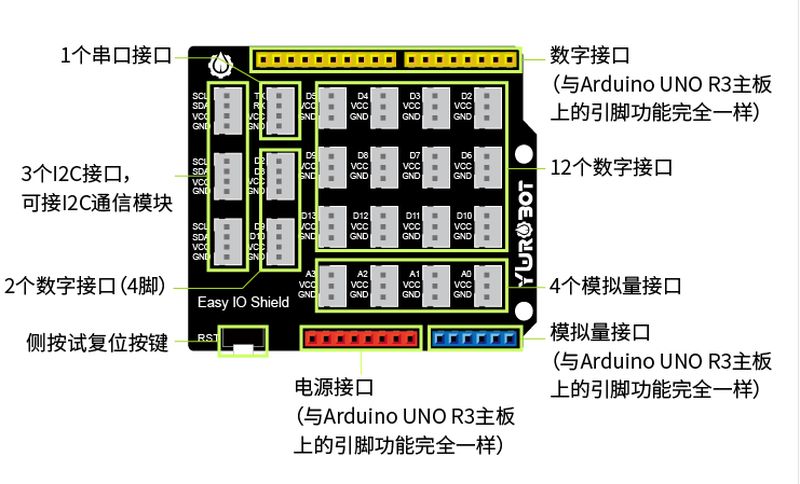

　　擴展板可以直接插接在UNO控制板上，具有相應的功能。圖中是EasyIOShield傳感器擴展板，具有防反接設計，支持ArduinoUNO的I/O擴展，板上提供了多組電源輸出，各種傳感器即插即用，簡單便捷。

　　人工智能涉及內容非常寬泛，隨著技術的進步，其應用領域被不斷拓展。人工智能課程內容體系應突出整體性、系統性和內在邏輯性，既要能夠全面地呈現人工智能發展的全貌，又要能夠在重點技術上引導學生深入體驗、實踐和創新。因此，課程內容可以由“知識積淀”“應用體驗”和“實踐創新”三大模塊組成，以體現知識和能力培養的螺旋上升過程。三個模塊的知識體系構建強調以學科知識的發展和學生能力發展為線索，由淺入深、由表及里，體現出“從生活經驗走向技術，從體驗應用走向創新，從智能素養走向社會”的理念。
